1. 产品概述：

托盘穿梭车货架也称为托盘穿梭板密集货架系统，无线穿梭货架系统，是一种深巷道紧凑型仓储系统。 由电动机电池驱动的穿梭车在存储通道内的导轨上运行，取代了叉车，从而大大减少了操作时间，并使物品可以按轨道的巷道进行分组。托盘穿梭车按照操作员的命令将货物存放在通道中的**个自由放置位置，并尽可能地压紧托盘。 通过消除将叉车驶入车道的需要，在深度方面增加了存储容量，事故风险和货架损坏可忽略不计，优化了操作员的移动，并使仓库操作现代化并变得更加灵活。



2.工作原理：

托盘穿梭车货架一般的工作过程是怎么样的？穿梭货架的进货阶段首先是使用叉车等将需要存储的货物放在穿梭式货架的巷道导轨的最前端，然后通过无线电？夭僮鞯拇┧筇ǔ担谑殖种斩朔⒊鲋噶钕拢性氐耐信袒跷镌谄涞脊焐锨崴稍诵。托盘货物到达指定的位置后，停车放置好货物后，穿梭车自动返回货架轨道的前端继续后续货物的运输。穿梭货架的出货阶段与进货相似，穿梭台车货物托盘的下面，通过指令将货物运输到货架轨道的最前端，叉车升至平行位置，稳稳地将货物连同托盘插取运走。在实际的使用过程中，一个台车可以使用在不同的货架轨道上，通过叉车将台车放在不同的货架上执行不同位置货架的高效工作。



3. 产品结构：

托盘穿梭车货架的结构：



1.框架

框架由2个立柱和许多横斜撑组成。框架用螺栓固定，如果被叉车损坏，则可降低维修成本。每个连接都用防松螺母固定。

2，框架支撑

支撑件包括两个水平和多个斜支撑线，它们通过螺栓固定在立柱之间，以提供立柱的结构支撑并确保机架在深度方向上的稳定性。

3.前牛腿

前牛腿在入口处支撑穿梭导轨，并用螺栓固定至入口框架的**个立柱。在所有其他立柱上，导轨由支撑梁支撑。

5.导轨支持梁

导轨支撑梁是一根方管和挂片与两个导轨支撑件焊接在一起。横梁和支架的长度由托盘的尺寸来决定。

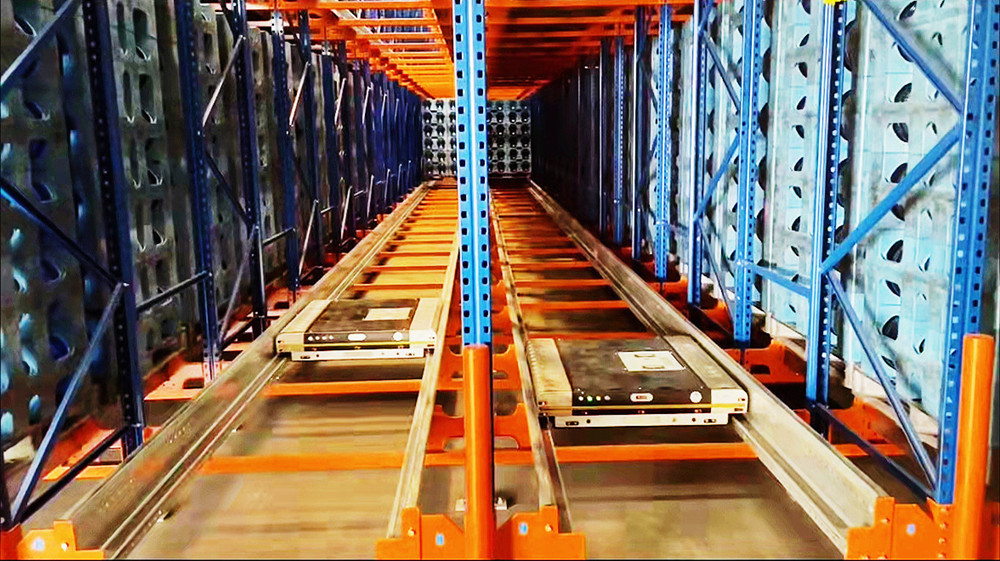

6.托盘轨道

特殊设计的导轨提供了穿梭板运行和托盘存储的表面。导轨的长度可以达到十几米，因此几乎不需要导轨连接。入口导向板和侧面导板可帮助驾驶员快速，准确地定位穿梭板。

7.后档

靠背挡块安装在穿梭导轨的末端，可防止穿梭板从导轨滑落。

8.叉车止档块

叉车车轮挡块固定在入口立柱前面的地板上。车轮挡块可防止叉车司机进入车道并用叉车损坏穿梭板。
